CKCS6045
儲能
表面貼裝,小型、超薄電感器
大功率,高飽和,低電阻之特性
合金材質磁芯.
磁性膠水涂敷結構極大減少了噪聲, 閉合磁路結構設計,漏磁少,抗EMI能力強.
產品信息
測試參數
阻抗曲線
插入損耗
回波損耗
L頻率
TL RMS
飽和電流
Scc21參數
Ssd21參數
共模抑制
漏感頻率
Q值曲線
產品用途
PAD,筆記本電腦,服務器,音箱,網通,安防,手機,智能家居,儲能設備等
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
電感/
阻抗公差
測試條件
DCR
(mΩ)MAX
用途
狀態
工作溫度
(℃)

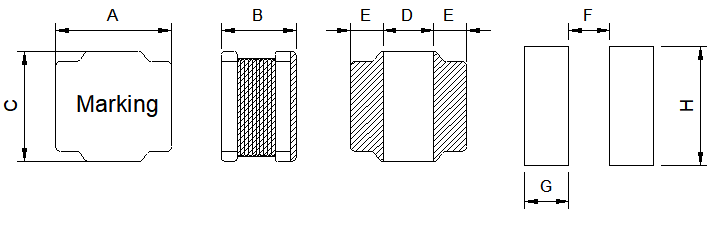

長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
磁膠電感
CKCS6045-1uH/N
1
±30
100kHz/1V
14.3
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-1.5uH/N
1.5
±30
100kHz/1V
15.6
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-2.2uH/N
2.2
±30
100kHz/1V
18.2
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-3.3uH/M
3.3
±20
100kHz/1V
31.2
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-4.7uH/M
4.7
±20
100kHz/1V
40.3
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-6.8uH/M
6.8
±20
100kHz/1V
45.5
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-10uH/M
10
±20
100kHz/1V
62.4
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-15uH/M
15
±20
100kHz/1V
88.4
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-22uH/M
22
±20
100kHz/1V
115.7
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-33uH/M
33
±20
100kHz/1V
178.1
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-47uH/M
47
±20
100kHz/1V
260
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-68uH/M
68
±20
100kHz/1V
375.7
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-82uH/M
82
±20
100kHz/1V
520
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-100uH/M
100
±20
100kHz/1V
562.9
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-120uH/M
120
±20
100kHz/1V
629.2
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-150uH/M
150
±20
100kHz/1V
754
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-220uH/M
220
±20
100kHz/1V
1084.2
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-330uH/M
330
±20
100kHz/1V
1651
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-470uH/M
470
±20
100kHz/1V
2340
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
磁膠電感
CKCS6045-680uH/M
680
±20
100kHz/1V
3250
消費品
量產
-40~125
6
4.7
6
SMD
Y
鐵鎳合金
注釋
1. All test data is reference to temperature 20±5℃, humidity 60%~80%RH ambient.
    所有測試數據均參照20±5℃，60%~80%RH環境。
2. * Isat: DC current (A) that will cause L to drop approximately 30%.
    飽和電流：導致L下降約30%的直流電流(A)。
3. * Irms: DC current (A) that will cause an approximate△T of 40℃.
    溫升電流：導致溫度變化大約40℃的直流電流(A)。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
