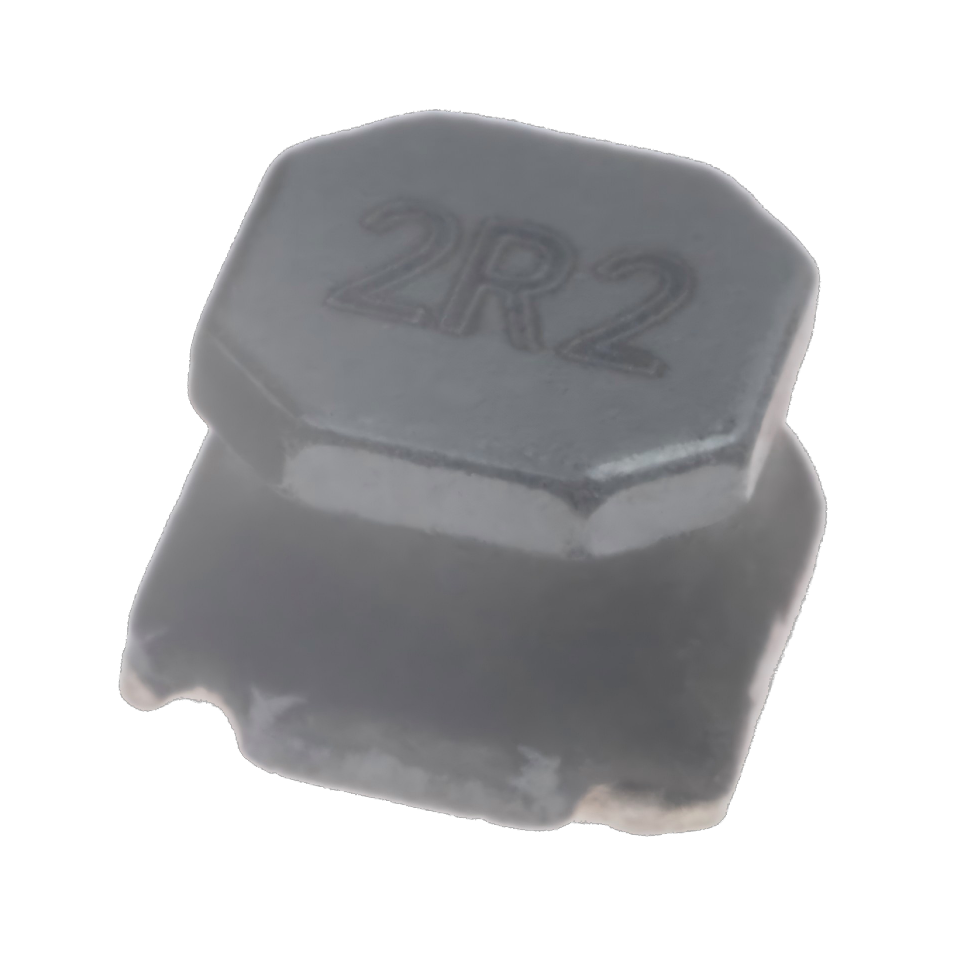

ACKCS6045
儲能
表面貼裝,小型、超薄電感器
大功率,高飽和,低電阻之特性
合金材質磁芯
磁性膠水涂敷結構極大減少了噪聲, 閉合磁路結構設計,漏磁少,抗EMI能力強
產品信息
測試參數
阻抗曲線
插入損耗
回波損耗
L頻率
TL RMS
飽和電流
Scc21參數
Ssd21參數
共模抑制
漏感頻率
Q值曲線
產品用途
PAD,筆記本電腦,服務器,音箱,網通,安防,手機,智能家居,儲能設備等
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
電感/
阻抗公差
測試條件
DCR
(mΩ)MAX
DCR
(mΩ)TYP
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
磁膠電感
ACKCS6045-1.0uH/N
1
±30
100kHz/1V
13
9
12
6.5
車規品
量產
-40~125
5
5
4.1
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-1.5uH/N
1.5
±30
100kHz/1V
16
11
10
6
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-2.2uH/M
2.2
±20
100kHz/1V
19.5
14
7.6
5.1
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-3.3uH/M
3.3
±20
100kHz/1V
27
21
6.7
4.5
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-4.7uH/M
4.7
±20
100kHz/1V
34
26
5.5
4
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-6.8uH/M
6.8
±20
100kHz/1V
52
40
5.2
3.5
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-10uH/M
10
±20
100kHz/1V
62
50
3.8
2.7
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-15uH/M
15
±20
100kHz/1V
90
71
3.2
2.3
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-22uH/M
22
±20
100kHz/1V
130
100
2.8
1.9
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-33uH/M
33
±20
100kHz/1V
180
150
2.2
1.6
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-47uH/M
47
±20
100kHz/1V
280
220
1.9
1.3
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-68uH/M
68
±20
100kHz/1V
390
330
1.55
1
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
磁膠電感
ACKCS6045-100uH/M
100
±20
100kHz/1V
540
450
1.3
0.85
車規品
量產
-40~125
6
6
4.7
SMD
Y
鎳鋅鐵氧體
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
